DRONE SURVEY

地形を、構造を、現場を、
「丸ごと」デジタル化する。

写真測量・LiDAR・3D モデリング・体積計算──ドローンで取得した高精度データを、i-Construction、BIM / CIM、GIS、デジタルツインへ。

±5cm

平面・標高精度

GCP 併用時

1日

数 km² 全域取得

従来比 1/5〜1/10

i-Con

国交省認定

精度区分 200〜500

1:1

実空間 3D モデル

BIM / CIM / GIS 連携

WHY DRONE SURVEY

測量も、地形理解も、デジタル前提に組み直す。

ドローン測量は、「人が現地で測る」から「ドローンで広域を一気にデジタル化する」へ、測量行為そのものを再定義する技術です。

数 km² の現場を 1 日でカバーし、平面・標高精度 ±5cm 級で取得。i-Construction、BIM / CIM 連携、月次のモニタリング──「次の意思決定」のスピードを根本から変える基盤です。

SHOWCASE

2D オルソ × 3D メッシュ。都市スケールの再現性。

同一エリアを 2 つの形式で出力可能。平面解析にはオルソ、シミュレーションや BIM 連携には 3D メッシュ──目的に応じて最適なデータ形態を選択できます。

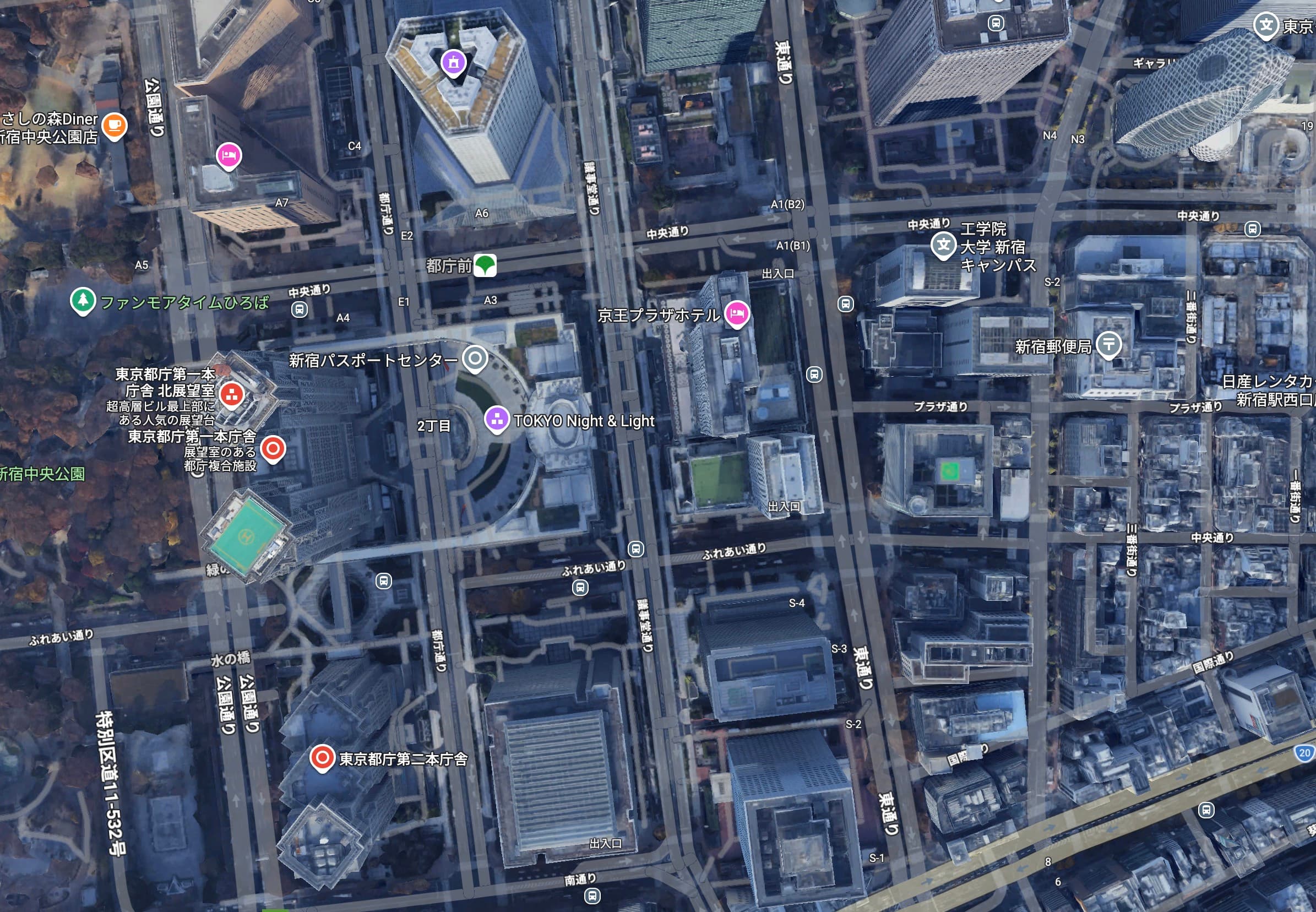

オルソモザイク画像
平面測量・GIS 投入・都市計画解析に。±5cm 精度で投影歪みを補正。

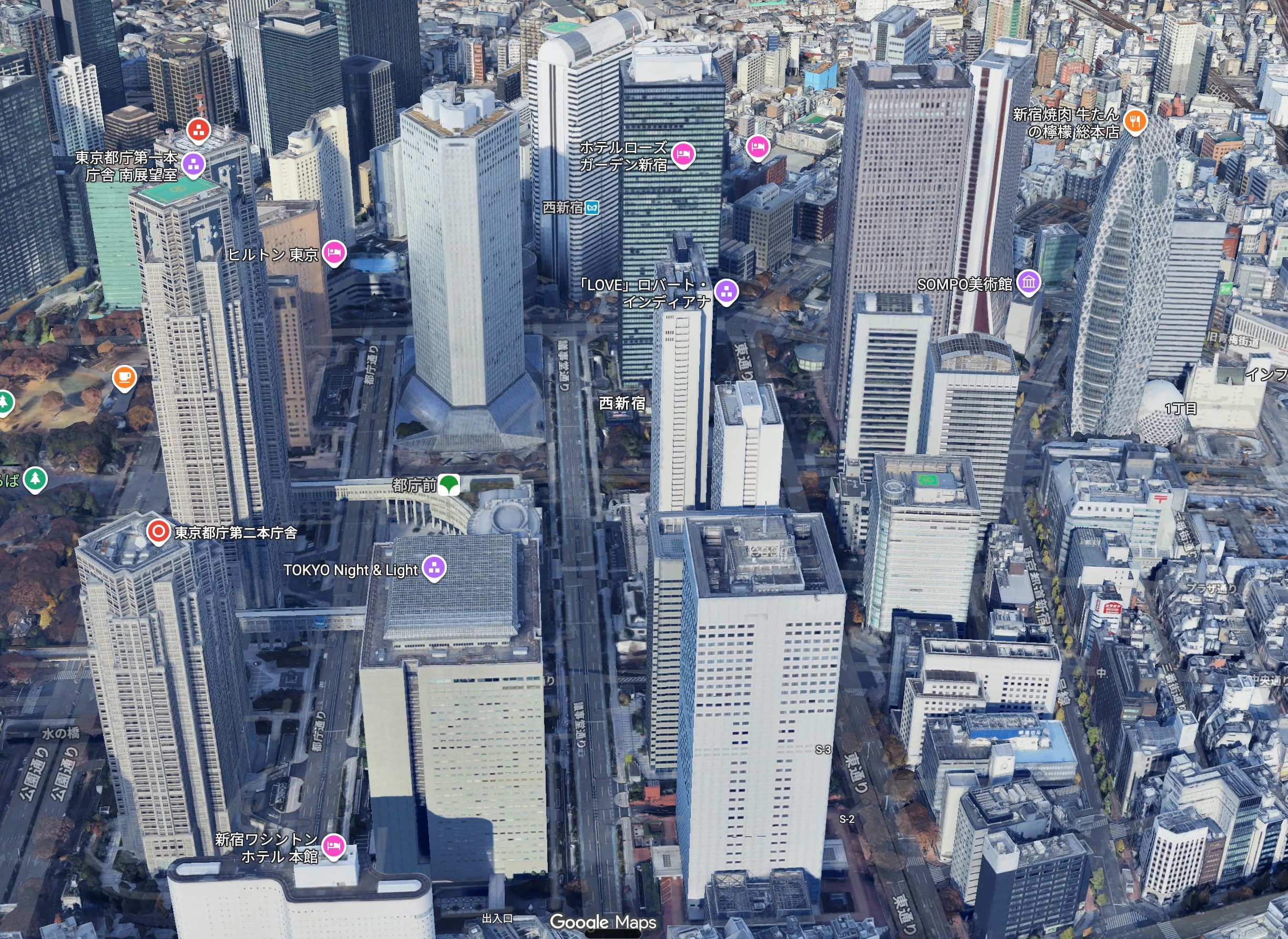

3D テクスチャモデル
シミュレーション・BIM 連携・デジタルツインに。実空間 1:1 で再現。

CAPABILITY

現場を、1 日で丸ごとデジタル化する。

数 km² × ±5cm 精度。写真測量＋ LiDAR の統合ワークフロー。

METHODS

4 つの手法を、目的に応じて使い分ける。

PHOTOGRAMMETRY

写真測量

ドローンで高密度に撮影した画像群を SfM 処理し、オルソ画像・等高線・DEM・3D テクスチャモデルを生成。広域・短時間・低コストが強み。

オルソ画像
DEM / DSM
3D テクスチャ

LIDAR

LiDAR 点群測量

レーザを照射し、植生下や複雑構造物でも高精度に地形を取得。i-Construction の出来形管理にも対応する精度を実現。

LAS / E57 点群
植生下地形
断面・等高線

3D MODELING

3D モデリング

点群・写真から実空間 1:1 の 3D モデルを生成。BIM / CIM / GIS 連携、シミュレーション、デジタルツインに活用可能。

OBJ / FBX
BIM / CIM 連携
デジタルツイン

VOLUME CALC

土量・体積計算

造成現場の盛土／切土量、残土量、ストックヤード在庫を 5cm 精度で算出。月次のモニタリングで進捗管理を高度化。

盛土 / 切土量
残土量
ストック在庫

SPECIFICATIONS

精度と納品形式、数値で比較する。

写真測量と LiDAR の代表的なスペック。案件条件（地形・植生・精度区分）に応じて最適な手法を組み合わせます。

SPEC	PHOTOGRAMMETRY	LIDAR
平面精度	±5〜10cm	±3〜5cm
標高精度	±5〜15cm	±3〜5cm
1 日カバー範囲	1〜5 km²	0.5〜2 km²
i-Construction 区分	200 / 300 / 500	200 / 300 / 500
植生下計測	不可	可
納品形式	オルソ / DEM / OBJ	LAS / E57 / DXF

ADVANTAGES

ドローン測量の 4 つの強み。

ADV 01

短工期

数 km² の現場でも、1 日で全数取得。従来手法（地上測量）の 1/5〜1/10 の所要時間。

ADV 02

高精度

GCP（地上基準点）併用で平面・標高精度 ±5cm 級。i-Construction（精度区分 200〜500）に対応。

ADV 03

再現性

同じ条件で繰り返し計測可能。月次・年次の差分計測で進捗・経年変化を可視化。

ADV 04

デジタル統合

GIS / BIM / CIM 連携データを納品。業務システムへそのまま投入可能。

APPLICATION FIELDS

土木から都市計画、災害復旧まで。

土木・造成
造成・盛土・切土・残土の出来形管理。i-Construction 対応。
都市計画・GIS
市域全体の 3D モデル化、都市計画・防災シミュレーションに活用。
災害復旧
被災直後の現地データ取得、復旧計画立案、進捗の可視化。
鉱山・砕石
在庫数量管理、採掘進捗、安全性評価を月次でデジタル化。
農林業
森林資源量・植生分布・地形解析を低コストで広域取得。
歴史建造物・遺跡
文化財の非接触保存記録、観光 DX への活用。

FLOW

計画から成果品納品まで、4 ステップ。

STEP

現地踏査・計画

対象範囲・精度要件・納品形式を確認し、飛行計画と GCP 配置を策定。

STEP

GCP 設置・撮影

地上基準点を測量設置し、国家資格パイロットが計画飛行で取得。

STEP

SfM / 点群処理

Pix4D / Metashape / Terrasolid で SfM・点群処理。GCP で精度検定。

STEP

成果品納品

オルソ・DEM・点群・3D モデル・体積レポートを目的別に納品。

SAMPLES

データサンプル。

都市・造成・プラント・林地──取得・処理済みのデータ事例をご覧いただけます。

CONTACT

測量対象・納品形式をご相談ください。

対象範囲・希望精度・納品形式（DEM / オルソ / 点群 / 3D モデル等）をお知らせください。最適手法とお見積りをご提案します。
